Sprzęt Badawczy
WYTWARZANIE PRZYROSTOWE (łączenie z drukarkami 3D)
LENS MR-7
Laser: IPG YLR – 500 [W]
Obszar roboczy: 300x300x300 [mm]
Ilość podajników proszku: 4
Atmosfera ochronna: argon (O2, H2O< 10 ppm)
Maksymalna szybkość skanowania 60 [ mm/s]
LENS 850-R
Laser: IPG YLR – 1000 [W]
Obszar roboczy: 900x1500x900[mm]
Ilość podajników proszku: 2
Atmosfera ochronna: argon (O2, H2O< 10 ppm)
Maksymalna szybkość skanowania 60 [ mm/s]
Prusa XL
Maksymalna wielkość wydruku: 360 x 360 x 360 mm
Maksymalna temperatura stołu: 120°C
Maksymalna temperatura hotendu :290°C
Ilość głowic: 5
Wysokość warstw: 0,05-0,30 mm
Bambu Lab X1 Carbon
Maksymalna wielkość wydruku: 256 x 256 x 256 mm
Maksymalna temperatura hotendu : 300°C
Maksymalna temperatura stołu: 120°C
Ilość głowic: 4
Wysokość warstw: 0,05-0,30 mm
MECHANICZNA SYNTEZA
Młyn planetarno-kulowy PM200
Młyn planetarno-kulowe jest stosowany do intensywnego mielenia i mieszania materiałów w postaci proszków i granulatów. Działa na zasadzie ruchu planetarnego. Cylindry umieszczone na dysku planetarnym obracają się wokół własnej osi, natomiast dysk obraca się w kierunku przeciwnym do kierunku obrotu cylindrów.
Prędkość obrotowa: 100-650 rpm
Pojemność cylindrów: 12 ml – 125 ml
Młyn planetarno-kulowy PM300
Młyn planetarno-kulowe jest stosowany do intensywnego mielenia i mieszania materiałów w postaci proszków i granulatów. Działa na zasadzie ruchu planetarnego. Cylindry umieszczone na dysku planetarnym obracają się wokół własnej osi, natomiast dysk obraca się w kierunku przeciwnym do kierunku obrotu cylindrów.
Prędkość obrotowa: 50-800 rpm
Pojemność cylindrów: 12 ml – 500 ml
Wysokoenergetyczny młynek EMAX
Nowy typ młyna kulowego do mielenia wysokoenergetycznego. Innowacyjny zintegrowany system chłodzenia wodą pozwala na prowadzenie długotrwałych procesów bez konieczności stosowania przerw na chłodzenie, które są typowe w konwencjonalnych młynach kulowych, nawet stosując niskie prędkości obrotowe.
Maksymalna prędkość 2000 obr./min
Możliwość mielenia jednocześnie w dwóch cylindrach o pojemnościach od 50 ml do 125 ml
BADANIA STRUKTURALNE
Wysokorozdzielczy skaningowy mikroskop elektronowy Quanta 3D FEG (SEM/FIB)
wyposażony w zintegrowany systemem EDS/WDS/EBSD
Umożliwia obserwację materiałów przewodzących i nieprzewodzących a także materiałów organicznych w warunkach zmiennej próżni w komorze preparatowej (tj. wysoka, niska próżnia, tryb środowiskowy ESEM). Wyposażony w detektory ETD, LVSED, BSED, VCD, DBS i STEM, a także stoliki do badań in-situ w temperaturze: do 1500°C, oraz -20°C (z układem Peltiera).
Zdolność rozdzielcza: 1,2 nm (wysoka próżnia) i 1,5 nm (niska próżnia).
Mikroskop skaningowy Philips XL30/LaB6
wyposażony w spektrometr EDS
Umożliwia realizację badań morfologii powierzchni, struktury i składu chemicznego. Mikroskop umożliwia detekcję elektronów wtórnych oraz odbitych (w systemie COMPO i TOPO).
Zdolność rozdzielcza: 2nm (dla 30kV), 15nm (dla 1kV), zakres powiększeń od 10x do 400.000x
Mikroskop metalograficzny Nikon MA 200
sprzężony z kamerą Nikon DS-Fi3
Umożliwia obserwacje w trybie BF, DF, polaryzacji, kontrastu Nomarskiego DIC.
Wyposażony w obiektywy fluorytowe o powiększeniach od 5x do 100x.
Mikroskop metalograficzny Zeiss Axio Vert.A1
sprzężony z kamerą Zeiss Axiocam 305
Umożliwia obserwacje w trybie BF, DF, polaryzacji, kontrastu Nomarskiego c-DIC.
Wyposażony w obiektywy fluorytowe o powiększeniach od 5x do 100x.
Mikroskop cyfrowy Keyence VHX-950F
Umożliwia zobrazowanie elementów o wysoko rozwiniętej powierzchni, wykonywanie pomiarów 2D w czasie rzeczywistym oraz uzyskiwanie danych na temat profilu, wysokości i objętości z obrazów 3D. Zakres powiększeń 20 do 200x.
Mikroskop stereoskopowy Nikon SMZ 1500
Umożliwia zobrazowanie elementów o rozwiniętej powierzchni oraz wykonywanie pomiarów 2D. Posiada apochromatyczny układ optyczny oraz głowicę zoom 15:1 zapewniającą uzyskanie powiększeń od 7,5x do 112,5x.
Mikroskop stereoskopowy Zeiss STEMi 508
Umożliwia zobrazowanie elementów o rozwiniętej powierzchni oraz wykonywanie pomiarów 2D. Posiada apochromatyczny układ optyczny zapewniający uzyskanie powiększeń od 6,3x do 50x.
Uniwersalny dyfraktometr rentgenowski Rigaku ULTIMA IV
Umożliwia pracę z techniką ogniskującą, wiązką równoległą, techniką „in-plane”, SAXS oraz ze źródłem punktowym; posiada dwa detektory: scyntylacyjny i paskowy D-tex. Wyposażony w system “Cross Beam Optics” (CBO), który pozwala na “przełączanie” optyki równoległej na ogniskującą, bez jakichkolwiek regulacji. Dodatkowe akcesoria to komora wysokotemperaturowa, komory z kontrolą wilgotności oraz przystawka do analizy małych obszarów. Wyposażenie dyfraktometru Ultima umożliwia pomiary cienkich warstw, analizę tekstury, pomiary naprężeń oraz “mapowania” małych obszarów.
Dyfraktometr rentgenowski Seifert XRD 3003 TT
Umożliwia pracę z wiązką liniową bądź z ogniskiem punktowym (po zastosowaniu kolimatorów o średnicy 0,5 mm, 1 mm lub 2 mm). Wyposażony w układ optyczny z detektorem scyntylacyjnym, monochromator grafitowy ograniczający promieniowanie Kβ oraz goniometr MZ4E umożliwiający pracę w trybie symetrycznym bądź asymetrycznym Theta – Theta.
Spektrometr ICP-OES Perkin Elmer Optima 7100DV
sprzężony z układem ablacji laserowej
Równoczesny spektrometr optyczny ze wzbudzeniem w indukcyjnie sprzężonej plazmie pozwala na analizę składu chemicznego materiałów w stanie ciekłym bądź stałym (ablacja laserowa – spot 20÷780µm). Pozwala oznaczać zarówno składniki główne, jak i śladowe w tej samej próbce. Niska granica wykrywalności – dla większości pierwiastków w zakresie 0,1-10 ppb.
Spektrometr WDXRF Rigaku PRIMUS II
Sekwencyjny spektrometr z dyspersją długości fali Rigaku PRIMUS II umożliwia badania składu chemicznego materiałów w stanie stałym bądź ciekłym na podstawie wzbudzanego promieniowania fluorescencyjnego. Umożliwia analizę pierwiastków B – U z obszaru
o średnicy 0,5-30 mm.
BADANIA WŁAŚCIWOŚCI MECHANICZNYCH
Uniwersalna hydrauliczna maszyna wytrzymałościowa
Intron 8501 Zwick Retro Line
Umożliwia realizację prób rozciągania, ściskania, zginania oraz badania zmęczeniowe w temperaturze pokojowej oraz do 700°C.
Zakres pomiarowy:
– obciążenie do 100 kN z wykorzystaniem dwóch czujników pomiaru siły (10 i 100 kN),
– przemieszczenie 100 mm.
Możliwość realizacji badań statycznych i dynamicznych.
Badania statyczne z wykorzystaniem oprogramowania testXpert III firmy Zwick Roell.
Maszyna wytrzymałościowa Shimadzu AGS-X
Zakres pomiarowy 10 kN
Wyposażona w ekstensometr Epsilon o bazie pomiarowej 50 mm i zakresie odkształceń 50 mm. Współpracuje z oprogramowaniem Trapezium.
Umożliwia realizację próby rozciągania oraz trójpunktowego zginania.
Młot udarowy Instron-Wolpert PW 30
max. energia 300J, prędkość wahadła 5 m/s, dodatkowo wyposażony w czujniki siły i przyśpieszeń. Umożliwia pomiar zarówno pracy łamania jak i komputerowy zapis przebiegu próby łamania z pomiarem siły i przemieszczenia.

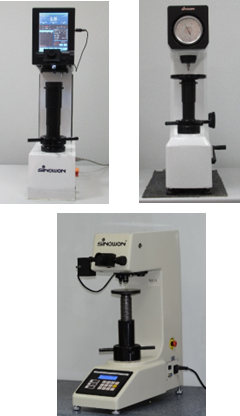

Twardościomierze
umożliwiające pomiar twardości metodą:
– Rockwella HRC, RBW, HRA, HRF (m.in. Sinowon HR-1);
– Brinella (kula 2.5, 5 i 10 mm, obciążenie do 3 kN), odczyt automatyczny bądź manualny (m.in.: Sinowon SHB-3000N);
– Vickersa (obciążenie 5, 10, 20 i 30 kN) odczyt automatyczny bądź manualny (m.in.: Sinowon HV-30M).
Mikrotwardościomierz Vickersa Shimadzu HMV-G
Umożliwia realizację pomiarów mikrotwardości metodą Vickers (obciążenie: 490,3 mN (HV0.05), 980,7 nmN (HV0.1), 1,96 N (HV0.2), 2,942 N (HV0.3), 4,903 N (HV0.5), 9,807 N (HV1), 9,61 N (HV2); tryb automatyczny i półautomatyczny), a także metodą Knoopa.
Mikrotwardościomierz Vickersa Sinowon VickyVH2005
Umożliwia realizację pomiarów mikrotwardości metodą Vickers (obciążenie: 490,3 mN (HV0.05), 980,7 nmN (HV0.1), 1,96 N (HV0.2), 2,942 N (HV0.3), 4,903 N (HV0.5), 9,807 N (HV1), 9,61 N (HV2); tryb automatyczny i półautomatyczny). Możliwa realizacja pomiarów mikrotwardości metodą Knoopa.
ANALIZA TERMICZNA
Termowaga ciśnieniowa – XEMIS (Hiden Isochema)
Termowaga ciśnieniowa przeznaczona do pracy w atmosferze z użyciem różnych gazów w szerokim zakresie ciśnień. Wyposażony w technologię mikrowagi nowej generacji, umożliwia pomiary o wysokiej rozdzielczości na wyjątkowo małych próbkach. W systemie XEMIS zastosowano unikalną metodę IGA (Intelligent Gravimetric Analysis – Hiden Isochema), umożliwiającą jednoczesne i zautomatyzowane wyznaczanie izoterm absorpcji/desorpcji i kinetyki reakcji.
– Pomiary w temperaturach od 97 K do 773 K w całym zakresie ciśnień;
– Maksymalne ciśnienie do 170 barów.

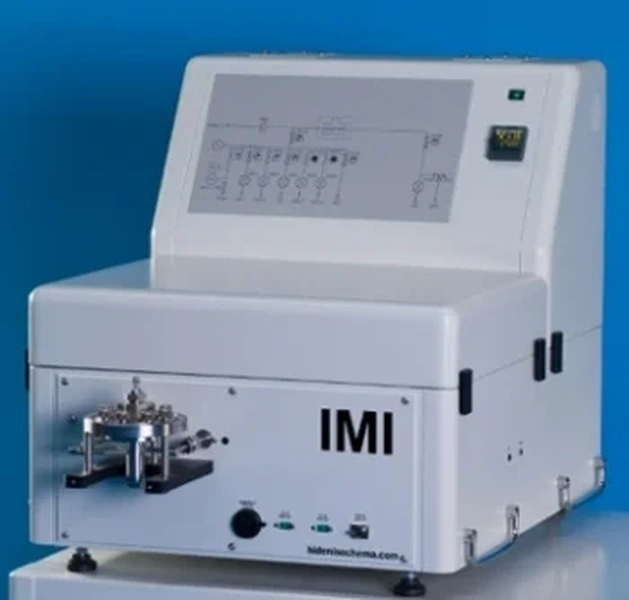

Analizator sorpcji wodoru – IMI (Hiden Isochema)
Analizator sorpcji wodoru przeznaczony do charakteryzowania materiałów do magazynowania wodoru metodą wolumetryczną.
– zakres stosowanych ciśnień do 200 barów.
– praca pod wysokim ciśnieniem od temperatury 97 K do 773 K;
– możliwość działania z innymi niż H2 gazami (N2, CH4, CO2, O2,…).
Różnicowy kalorymetr skaningowy Sensys Evo 3D (Setaram)
Różnicowy kalorymetr skaningowy zapewniający jednoczesne przeprowadzenie badania DSC wraz z analizą termograwimetryczną (TGA) w zakresie od temperatury pokojowej do 973 K. Zastosowane w urządzeniu unikalnego czujnika typu Calveta i symetrycznej wagi pozwala prowadzić wysoce czułe dokładne badania zarówno dla ciepła przemiany jak i zmiany masy. Układ sprzężony jest z kwadrupolowym spektrometrem masowym (Hiden Analytical) co pozwala na analizę gazów wydzielających się podczas badania (począwszy od m/z=2, czyli włącznie z wodorem).

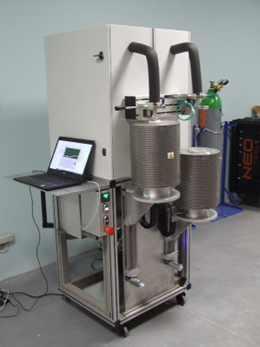

Dwustanowiskowe urządzenie do pomiaru absorbcji gazów
W pełni zautomatyzowane urządzenie zostało zaprojektowane w sposób umożliwiający całkowicie niezależne równoległe pomiary dwóch próbek pod kątem ich właściwości magazynowania wodoru w zakresie temperatur od temperatury otoczenia do 450°C i ciśnieniach od 0,01 do 10 MPa. Główną zaletą tej konstrukcji jest jej zwartość (dwa urządzenia w jednym ruchomym wózku) i niski koszt produkcji dzięki odpowiednio współdzielonym drogim komponentom, takim jak turbomolekularne pompy próżniowe.
METALURGIA PROSZKÓW

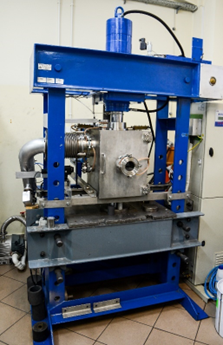

Prasa do spiekania z grzaniem indukcyjnym (PAIS)
Charakterystyczną cechą tego urządzenia jest wykorzystanie cewki do nagrzewania indukcyjnego. Maksymalna moc grzania dostarczana do układu wynosi 25 kW. Proszek bądź wypraska umieszczane są w matrycy grafitowej i dociskane za pomocą stempli grafitowych. Docisk zapewnia prasa hydrauliczna o maksymalnym nacisku 800 kN i maksymalnej średnicy stempli 150 mm. Cały układ umieszczany jest w komorze próżniowej. Próżnię uzyskuje się jednostopniowo przy zastosowaniu pompy obrotowej do ciśnienia 1*10-3 Pa.

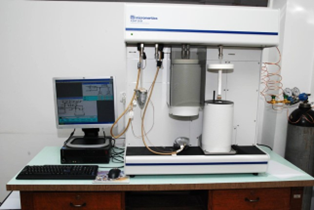

Pomiar powierzchni właściwej metodą BET
Urządzenie umożliwia pomiar powierzchni właściwej od 0,0002 do kilku tysięcy m2/g oraz rozkładu mikroporów o wielkości od 0,35 do 500 m. Stanowisko posiada dwa porty przygotowania próbek oraz jeden port analityczny. Możliwe jest wykorzystanie azotu, wodoru i kryptonu jako gazów analitycznych.
Analizator wielkości cząstek IPS (KAMIKA)
Urządzenie mierzy wielkość cząstek w zakresie od 1 do 2000 m. Pomiar wykonuje się w równoległej wiązce promieniowania podczerwonego. Układ pomiarowy IPS funkcjonuje w oparciu o sondę, która zbudowana jest ze źródła energii świetlnej – fotodiody, emitującej światło w zakresie bliskiej podczerwieni, układu soczewek oraz detektora fotodiodowego. Przestrzeń pomiarowa ukształtowana jest przez zespół optyczny w taki sposób, że jej powierzchnia jest znaczna w stosunku do zakresu „średnic” mierzonych cząstek. Takie ukształtowanie oraz równomierna czułość w obszarze całej przestrzeni zapewnia eliminację błędów krawędziowych, koincydencji i jednakowe wykrywanie każdej cząstki.
Atomizer do wytwarzania sferycznych proszków stopowych
Atomizer do wytwarzania sferycznych proszków stopowych wykorzystuje technologię ultradźwiękowej atomizacji ciekłych metali i ich stopów o temperaturze topnienia nie większej niż 2000 °C. Atomizer pozwala na wytwarzanie proszków metalicznych o sferycznym kształcie, o rozmiarach cząstek w zakresie od 20 do 100 µm. System jest wyposażony w uchwyt pozwalający na wytwarzanie proszków z wsadu w postaci prętów (lub elementów o zbliżonym kształcie) o średnicy co najmniej 6 mm i długości minimum 100 mm.
BADANIA ZUŻYCIA
Trybotester T-07
Tester T-07 przeznaczony jest do oceny odporności na zużycie materiałów i pokryć metalowych podczas tarcia o luźne ścierniwo.
Rodzaj styku – nieokreślony;
Rodzaj ruchu – ślizgowy;
Obciążenie styku – stałe 44N;
Prędkość obrotowa przeciwpróbki – 60 obr/min;
Siła docisku próbki do przeciwpróbki – 22 i 44 N.
Trybotester T-10
Tester T-10 przeznaczony jest do oceny właściwości tribologicznych materiałów używanych na ślizgowe elementy maszyn, w tym cienkich powłok.
Rodzaj styku – rozłożony lub punktowy;
Średnica trzpienia/kulki/tarczy – 3/10/42 mm;
Obciążenie – bezstopniowo do 50 N;
Prędkość poślizgu – bezstopniowo do 0.8 m/s;
Maksymalna siła tarcia – 50 N.
URZĄDZENIA POMIAROWE
Profilometr optyczny AltiSurf 500
Zakres pomiarowy od 100 μm do 25 mm;
Rozdzielczość w osi Z 2 nm, XY 0,7 μm;
Pomiary 2D i 3D chropowatości powierzchni zgodnie z normą ISO 4287 oraz ISO 25178.
System do pomiarów i analizy struktury geometrycznej powierzchni TOPO 01
Pomiary i analiza profili chropowatości i falistości powierzchni oraz błędów kształtu w układzie 2D i 3D.
Współrzędnościowa maszyna pomiarowa Scope Check 3D CNC
Umożliwia pomiary złożonych geometrycznie elementów za po mocą układu optycznego, sondy stykowej, laserowej lub konturografu.
Zakres pomiarowy XYZ 400/200/200mm;
Rozdzielczość 0,1 µm;
Dokładność pomiarowa (P1Z) nie mniej niż 2,5µm.
BADANIA NIENISZCZĄCE
Mikrotomograf komputerowy Nikon/METRIS XT H 225 ST
Umożliwia weryfikację złożonych struktur wewnętrznych i zewnętrznych (kontrola pasowania zespołów), wydzielanie i inspekcja poszczególnych elementów złożonych zestawów (inżynieria odwrotna, weryfikacja z projektami CAD, digitalizacja), automatyczne wykrywanie i pomiar defektów wewnętrznych z maksymalną rozdzielczością ~ 1 µm, usterek (porowatość, wtrącenia, pęknięcia), a także realizację pomiarów metrologicznych bez cięcia elementu.
Defektoskop ultradźwiękowy CUD 770
Umożliwia wykonanie badań materiałów
i urządzeń, pomiarów grubości, badań szczelności, a także realizację wszystkich typowych badań połączeń spawanych według norm i procedur. Dodatkowo zapewnia również określanie stałych sprężystych.
Defektoskop wiroprądowy Nortec 500
Umożliwia dokonywanie kontroli metalowych elementów oraz wykonywanie niezawodnej defektoskopii wad powierzchniowych i podpowierzchniowych w szerokim zakresie częstotliwości od 50 kHz do 12 MHz.
INNE
Skaner 3D EinScan Pro HD
Szybkie skanowanie i skanowanie HD oraz skanowanie stacjonarne z wykorzystaniem stolika obrotowego.
Dokładność skanu 0,04 mm;
Zakres pojedynczego skanu 310×240 mm.
Tokarka HASS ST-20 CNC
Max średnica/ długość skrawania 380/520 mm;
Max moc wrzeciona 15 kW;
Max obroty wrzeciona 4000obr/min;
Dokładność pozycjonowania ±0,005 mm;
Powtarzalność ±0,0025 mm.
Frezarka HASS VF-2 CNC
Czteroosiowy układ roboczy;
Zakres osi X/Y/Z 760/400/508 mm;
Max moc wrzeciona 15 kW;
Max obroty wrzeciona 7500 obr/ min;
Dokładność pozycjonowania ±0,005 mm;
Powtarzalność ±0,0025 mm.

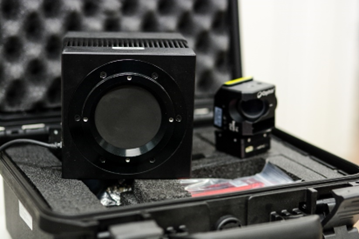

Układ do pomiaru geometrii wiązki lasera i rozkładu gęstości mocy
Zakres spektralny (głowica 1): 0,19-20 µm;
Zakres spektralny (głowica 2): 0,95-1,8 µm;
Maksymalna moc lasera: 1500 W;
Maksymalna gęstość mocy lasera 1,5k W/cm².
Elektro-drążarka drutowa BP97d
Zakres roboczy XYZ 300x180x120 mm;
Dokładność pozycjonowania ±0,01 mm;
Dielektryk – woda dejonizowana
Mikroplazmowa spawarka Plasma Modul 10 z modułem Transtig 800 Job
Prąd spawania 80A (60%);
Napięcie robocze 10-13,2 V.
Spawarka laserowa 1500W – Gold Mark
Moc lasera 1500W;
Maksymalna grubość spawania: stal nierdzewna 4 mm, stal czarna 4 mm, stal galwanizowana 3 mm, aluminium 3 mm;
Możliwość spawania, czyszczenia i cięcia materiałów.

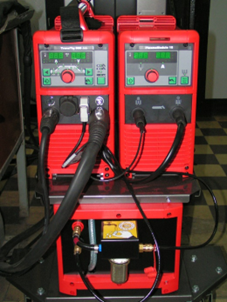

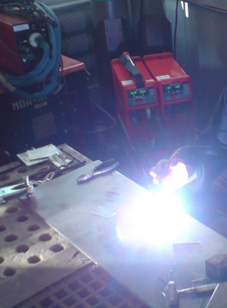

Stanowiska do spawania metodą TIG – Magic Wave 2200 Job oraz MIG – Xuper 3000
Metody spawania TIG, MIG/MAG, MMA;
Moc pobierana 10 kVA;
Zakres spawania od 50 A do 280 A;
Umożliwia spawanie aluminium i każdego rodzaju stali oraz lutospawanie.
Zestaw walcowniczy sexto
Maszyna wyposażona w walce robocze z węglika spiekanego. Umożliwia prowadzenie walcowania na zimno z prędkością w zakresie od 0,01 do 12 m/min. Maksymalna grubość materiału walcowanego wynosi 30 mm, a szerokość 150 mm. Maksymalny nacisk walców na walcowaną próbkę wynosi 2740 kN. Urządzenie umożliwia również prowadzenie procesu walcowania z wykorzystaniem naciągów wprowadzających z maksymalną siłą naciągu 186 kN).
Układ do rejestracji historii cieplnej
Układ składa się z trzech kamer termowizyjnych (Optris PI640i x2, Optris PI05M x1) oraz dwóch pirometrów (Optris CTratio 2ML, Optris CTratio 2MH1). Umożliwia rejestrację temperatury w zakresie od -20°C do 2450°C. Pirometry wykonują pomiar w zakresie 275-3000°C.
